Електрон РС-1-12 В плата узгодження для датчика затоплення Octopus і централі
- Під замовлення
- Код: MIH0000002030
Відправка з 13 жовтня 2024179 ₴
Мінімальна сума замовлення на сайті — 500 грн
- +380 (96) 047-80-47 Менеджер
- +380 (57) 752-00-74 Менеджер
Плата PC-1-12 сполучна ланка між детектором затоплення Octopus (Спрут) та охоронної централлю або GSM модулем.
Плата аналізує стан датчика і формує сигнал тривоги контактами реле.
Завдяки платі сполучення PC-1-12 датчик затоплення можна підключити практично до будь-якого охоронного пристрою або іншому виконавчому пристрою, наприклад, электрозадвижке, электронасосу та ін.
Максимальна кількість датчиків Octopus, які можна одночасно підключити до плати PC-1-12 ― 5 шт.

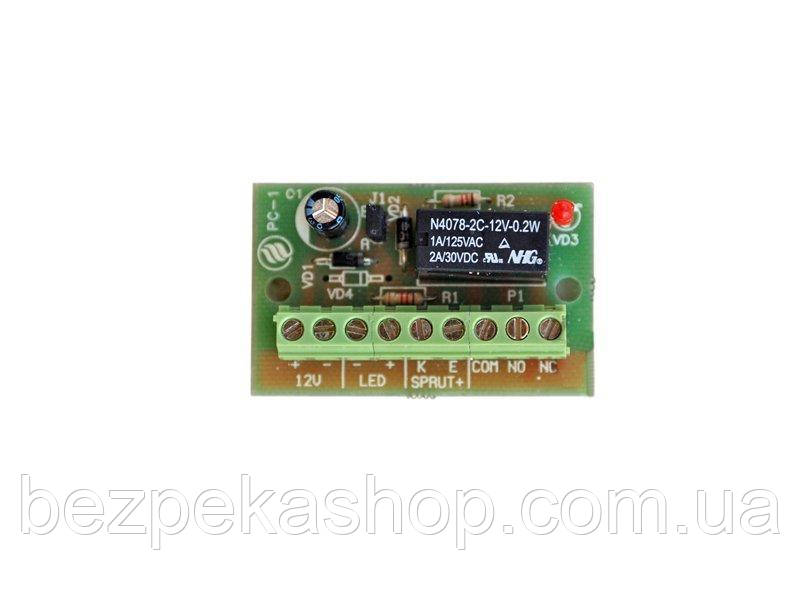

Плата PC-1 складається з гвинтової колодки на 9 контактів, радіоелементів і перемички АВ, яка забезпечує пам'ять тривог.
Принцип роботи:
Напруга живлення 12В постійного струму надходить на контакти 1(+), 2(-) 12V гвинтовий колодки. Напруга позитивної полярності надходить на контакт 5(К) гвинтовий колодки, до якої підключається позитивний дріт або контакт пристрою, яке вимагає узгодження, а негативний дріт або контакту до контакту 6(Е). В черговому режимі струм від контакту 5(К) до контакту 6(Е) гвинтовий колодки непротекает, на контакти 3 і 4 (LED) потенціал відсутня, Виносний світлодіод не світиться.
В режимі тривога сповіщувач Octopus (Спрут) з'єднує контакти 5 і 6, що призводить до з'єднання контактів 7(COM) і 9(NO), а так само включенню виносного світлодіода, він починає світитися.
Якщо перемичка АВ не встановлена, то тільки на час Тривоги розмикаються контакти 7(COM) і 8(NC) і замикаються контакти 7(COM) і 9(NO) і світиться виносний світлодіод.
Контакти 8(NC) та 7(COM) замкнуті в "Черговому режимі", і розімкнуті в режимі "Тривога"
Контакти 9(NO) та 7(COM) розімкнуті в "Черговому режимі" і замкнуті в режимі "Тривога"
Контакти 9(NO), 8(NC) та 7(COM) використовуються для підключення до шлейфах приладів приймально-контрольних, або для підключення виконавчих пристроїв.
| Основні атрибути | |
|---|---|
| Виробник | Електрон |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Дата зміни | 28.09.2017 0:00:00 |
