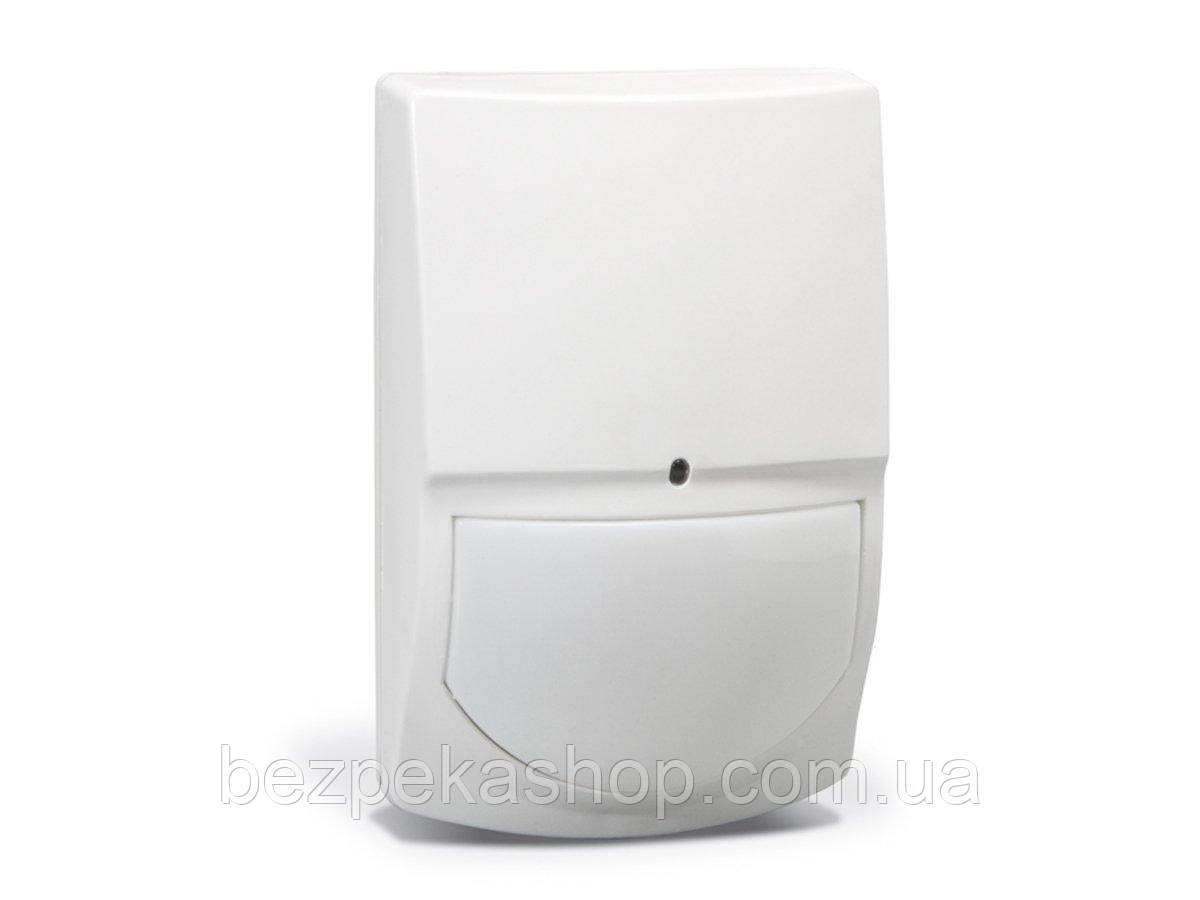

Crow SWAN-QUAD датчик руху

Принцип роботи датчика Crow SWAN Quad:

Crow SWAN Quad — датчик руху, призначений для стеження за довкіллям в інфрачервоному діапазоні в закритих приміщеннях. Основним робочим елементом є лічильник PIR-елемент, що забезпечує підвищену чутливість датчика. Завдяки цифровому мікропроцесорному обробленню сигналів, що надходять, здійснюється додатковий аналіз маси та швидкості об'єктів, що переміщаються в зоні, що спостерігається. Це дає змогу відфільтровувати помилкові спрацьовування, наприклад, від хатніх тварин.

Монтаж і експлуатація Crow SWAN Quad:

У цього датчика можливе регулювання лічильника імпульсів. У разі, якщо в аналізованій зоні можливий рух дрібних (до 25 кг) тварин — рекомендується встановити лічильник імпульсів на 2-3. Це несуттєво зменшить чутливість датчика, але дасть змогу уникнути помилкових тривог. Якщо ж у зоні, що спостерігається, не передбачено перебування тварин — рекомендується встановити значення лічильника імпульсів на 1-2. Це збільшить чутливість датчика.

Датчик руху найбільш ефективний під час встановлення поперек потенційного маршруту проникнення. Треба враховувати це під час вибору місця монтажу. Крім того, не рекомендується встановлювати датчик навпроти рухомих предметів (завіси), потоків холодного (кондиціонера) або теплої (отопні батареї) повітря.

Від несанкціонованого доступу датчик захищений тампером. Робота через NC-шлейфу дає змогу під'єднувати датчик до будь-якого центрального блока сигналізацій, що підтримує роботу з такими шлейфами.

Ефективна дальність виявлення становить 18 метрів, горизонтальний кут виявлення — 110o, вертикальний кут виявлення — 80o. Рекомендована висота монтажу — від 1,8 до 2,4 м від рівня підлоги.

До комплекту постачання входить лінза із ширококутною діаграмою спрямованості, яку — за потреби — можна замінити на лінзу типу «штора» або «коридор».

Технічні характеристики Crow SWAN Quad:

• призначений для виявлення рухів людини в приміщенні, що охороняється;
• регульована чутливість датчика;
• простий і зручний монтаж;
• сучасний і компактний дизайн;
• корпус датчика виготовлений із міцного якісного ABS пластику;
• можливість монтажу датчика на будь-яких поверхнях;
• можливість вимкнення світлодіодного індикатора;
• ігнорування хатніх тварин вагою до 15/25 кг;
• не спрацьовує на випадкові рухи предметів;
• датчик захищений від розкриття тампером;
• підтримується будь-якими центральними блоками охоронних сигналізацій, які працюють з NC шлейфами;
• захищеність від RF інтерференцій у частотному діапазоні 10-1000 МГц;
• захист від EMI інтерференцій 50 000 В;
• діапазон робочих температур -20 – +50 oС;
• габаритні розміри — 92х59х37 мм
