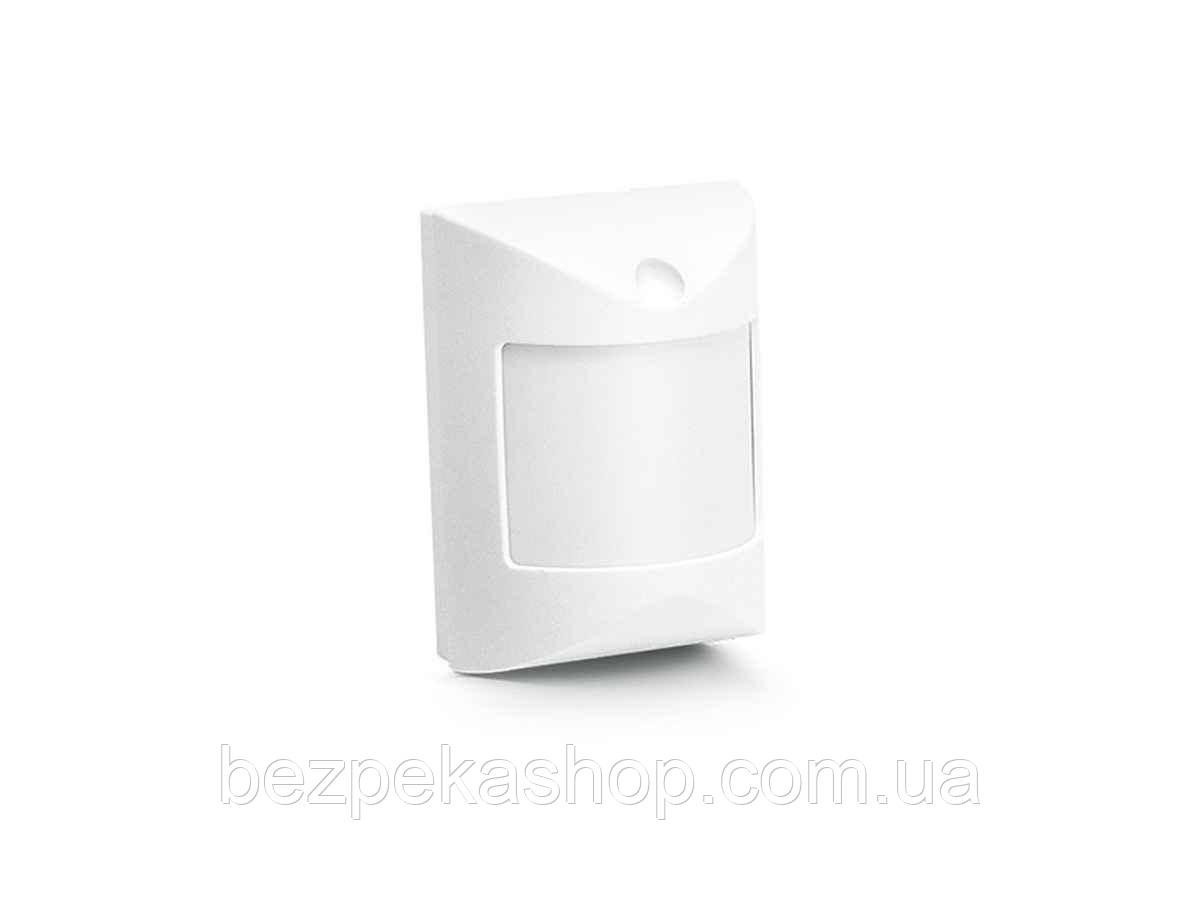

Satel AMBER датчик руху

Інфрачервоний датчик Amber призначений для роботи в складі системи охоронної сигналізації будь-якого виробника та є мініатюрним пристроєм у лінійці детекторів руху польської компанії Satel. Відмітною особливістю Amber є низьке енергоспоживання, яке не перевищує 3 мА в будь-якому режимі, малі габарити та наявність захисту від електромагнітних перешкод. Для роботи в приміщенні цей датчик руху використовує новітній алгоритм цифрової компенсації температур, а застосування подвійного піроелемента дає змогу йому відфільтровувати перешкоди від різних джерел тепла. Швидкість руху, детектованого Amber, становить від 0,3 до 3 м/с, і його рекомендується встановлювати на висоті 2,4 м.

Інфрачервоний (ІК) детектор Amber являє собою оптико-електронний датчик руху, що складається з лінзи, піроприймача та блока оброблення сигналів. Водночас тривожний сигнал, який формується на виході, залежить від рівня реєстрованого ІЧ-випромінювання. У разі руху людини в зоні чутливості Amber, напруга на виході її піроприймача підвищується й датчик спрацьовує. Щоб виявити рух, прилад обладнаний лінзою Фрееля, сегменти якої фокусують ІЧ-випромінювання на піроелементі пристрою. Якщо об'єкт переміщається, то його теплове випромінювання вловлюється й фокусується різними сегментами лінзи, унаслідок чого формується кілька послідовних імпульсів. Сигнал про виявлення руху Amber передає після реєстрації ним декількох таких імпульсів, кількість яких залежить від настроювання рівня чутливості.

Несанкціоноване вторгнення ІЧ-датчик руху виявляє за таких умов:

• людина має перемикнути промінь зони чутливості;
• <швидкість руху людини має бути в інтервалі 0,3...3 м/с;
• чутливість піроелемента має бути достатньою для реєстрації різниці температур між поверхнею тіла людини та навколишнім фоном.

Для формування сигналу тривоги датчик Amber обладнаний електронним твердотільним реле, яке, на відміну від механічного, забезпечує надійнішу роботу пристрою, усуваючи ризик саботажу у разі впливу на нього магнітом.

Низьке енергоспоживання та застосування високоякісної лінзи
Однією з головних конкурентних переваг Amber є його малий розмір: лише 48,5 х 66 мм за глибини 36 мм, а також низьке, до 3 мА, споживання струму. Лінзи Френеля, якими обладнуються ці датчики руху, виготовлені з високоякісного пластику та постачаються відомою компанією Fresnel Technologies (USA). Вони об'єднують у собі кілька призматичних лінзсегментів, кожен із яких формує свій промінь діаграми спрямованості. Кут огляду датчика становить 98 град., а дальність виявлення руху за дотримання рекомендованої висоти встановлення (2,4 м) досягає 12 метрів.

Надійна робота в широкому діапазоні фонових температур
ІЧ-випромінювання, яке приймає датчик руху, фокусується на його піроприймачі, у якості якого використовується надчутливий напівпровідниковий піроелектричний перетворювач, здатний зареєструвати різницю в кілька вихідних градусів між температурою тіла людини та температурою фону. Різність температур перетворюється на електричний сигнал, який датчик руху обробляє із застосуванням цифрового алгоритму. Водночас вдосконалений механізм цифрової термокомпенсації забезпечує роботу Amber у широкому діапазоні фонових температур.

Застосування здвоєного піроелемента та цифрової технології оброблення сигналу
Для реєстрації теплового випромінювання датчик Satel обладнаний здвоєним піроелементом із фільтром ультрафіолетового та видимого випромінювання, який вирізняється високою стійкістю до електромагнітних перешкод. Під час надходження інформації з піроприймача детектора руху на блок оброблення даних відбувається взаємне віднімання сигналів від двох піроелементів, що дає змогу відфільтрувати перешкоди, що виходять від електроприладів, джерел тепла або виникають у разі конвекційного руху повітря. Потужний процесор, вбудований у датчик руху, дає змогу обробляти великий обсяг зовнішньої інформації та забезпечує стійку роботу пристрою за несприятливого теплового фону.

Двоступеневе настроювання чутливості детектора
Satel Amber має два рівні чутливості — високий і низький. Настроювання його чутливості виконується за допомогою штирків SENS, змонтованих на його платі. Водночас, якщо штирки замкнути перемичкою, то датчик руху матиме високу чутливість, а якщо розімкнути — низьку. У такий самий спосіб вмикається або вимикається світлодіодна індикація стану пристрою, тільки в цьому разі використовуються штирки LED.

Особливості монтажу Amber на об'єкті
Встановлюючи ці пристрої, необхідно дотримуватися загального принципу: промені зони чутливості датчика мають бути перпендикуляри передбачуваному напрямку руху. Водночас за можливістю необхідно мінімізувати мертві зони та враховувати можливість маскування порушника відкритими дверима. Також бажано уникати впливу на датчик руху прямих сонячних променів і монтувати пристрої на відстані від нагрівальних приладів. Вибираючи висоту встановлення Amber, необхідно враховувати його діаграму спрямованості, тому що у разі перевищення допустимої висоти встановлення датчика збільшується розмір мертвої зони перед ним, а за занадто низького монтажу знижується дальність виявлення руху.
